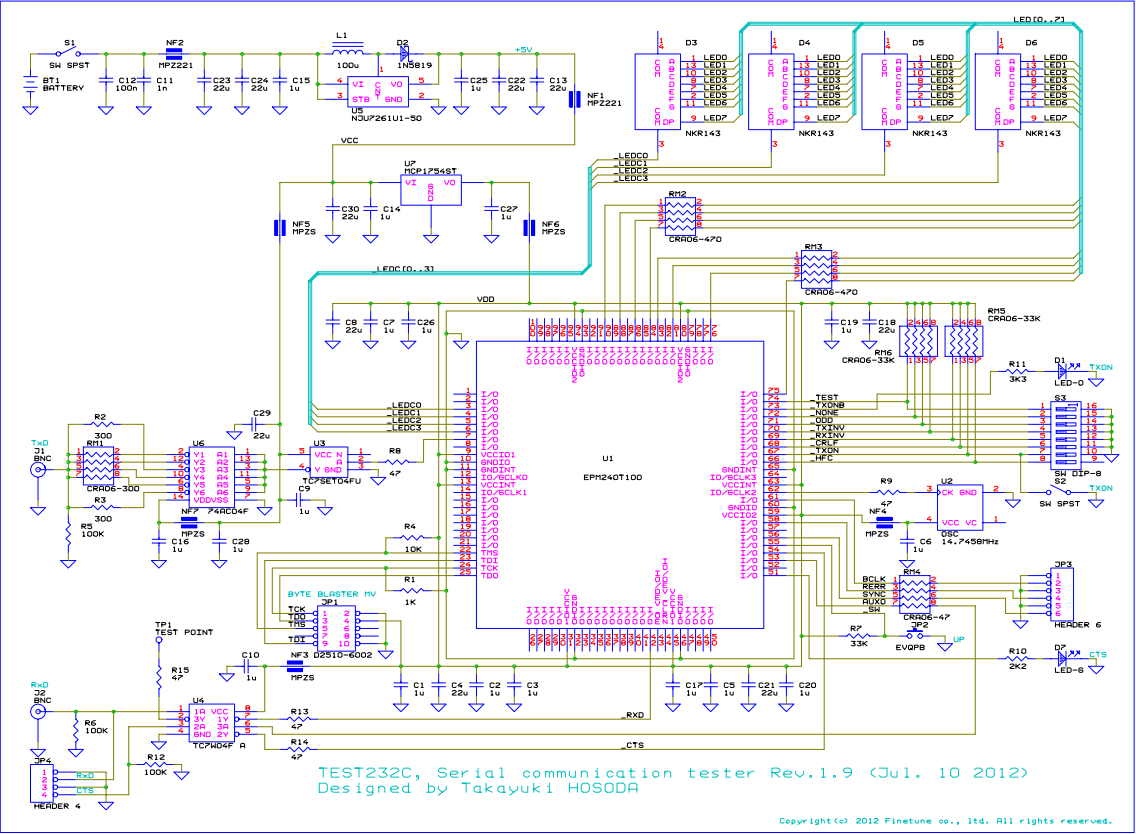

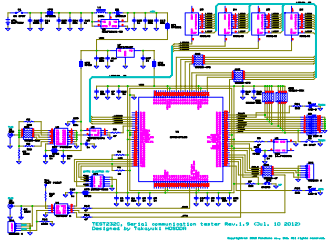

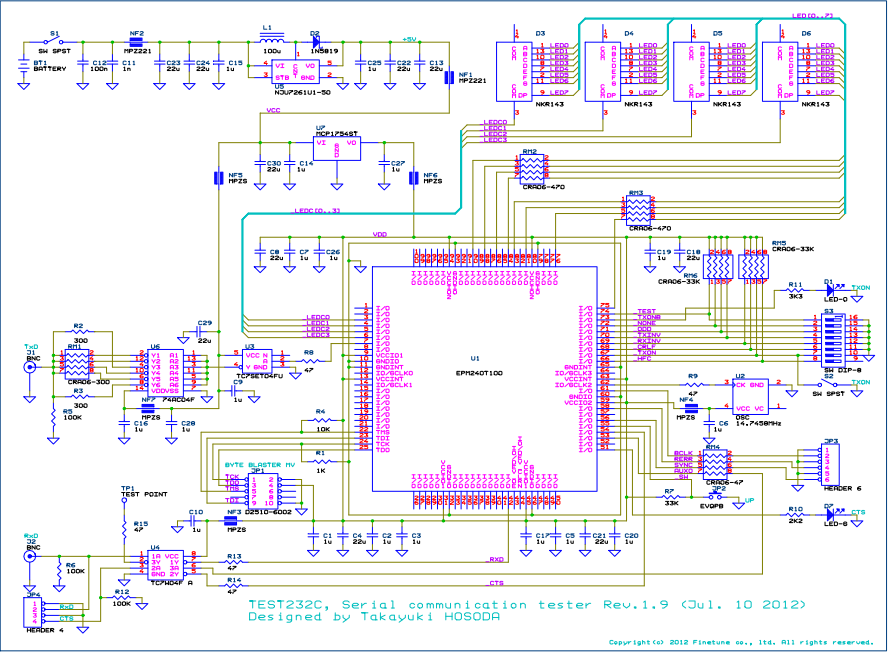

簡易シリアル通信テスタ



Rev.2.02 : Jul. 13 2012

AHDL テキストデザインファイル

test232c.tdf ◆ click to unfold/fold

TITLE "Serial signal generator / error counter rev.2.02 Jul. 12, 2012";
% Copyright (c) 2006-2012 Finetune co., ltd. and Takayuki HOSODA.   %
%    All rights reserved.                                           %
% Bug reports should be sent to lyuka@finetune.co.jp                %
%Switches%
%----------------------------------------------------------------%
%SW-push   : ON   : alternate display / increase bit rate%
%%
%DIPSW-1   : TEST  -- ON: Syncronous, OFF: Asyncronous(RS232C)%
%DIPSW-2   : NONE  -- ON: No parity(RS232C)%
%DIPSW-3   : ODD   -- ON: Odd parity(RS232C)%
%DIPSW-4   : TXNEG -- ON: Logically invert the output(TxD) signal%
%DIPSW-5   : RXNEG -- ON: Logically invert the input (RxD) signal%
%DIPSW-6   : CRLF  -- ON: LT = CRLF, OFF: LT = LF%
%DIPSW-7   : HFC   -- ON: Enable hardware flow controll (i.e. CTS)%
%%
%SW-toggle : TXON  -- 0N: Activate transmit signal%
%%
%Mnemonic - logic expression        : comment%
%--------------------------------------------------------------------------%
%7 E      - !test & !none & !odd    : RS232C 7bit evan parity 0x20-0xfe, LT%
%7 O      - !test & !none &  odd    : RS232C 7bit odd  parity 0x20-0xfe, LT%
%8 n      - !test &  none & !odd    : RS232C 8bit no   parity 0x20-0xfe, LT%
%F F      - !test &  one  &  odd    : RS232C 8bit no   parity 0x00-0xff%

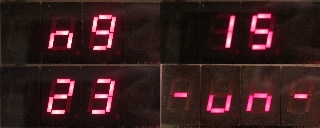

%n 9      -  test & !none & !odd    :  9 stage PN, ITU-T Rec. O.150, O.153%
%1 5      -  test & !none &  odd    : 15 stage PN, ITU-T Rec. O.150, O.151%
%2 3      -  test &  none & !odd    : 23 stage PN, ITU-T Rec. O.150, O.151%
%u n      -  test &  none &  odd    : Alternate (square wave)%
%%
%Decimal points indicator (while TXON)%
%-------------------------------------------------------%
%DP3 , DP2 , DP1 , DP0%
%L->H, L->H, L->X, L->X%
%H->H, H->X, H->L, H->L%
%lit   lit   off   off  : stack to high%
%off   lit   lit   off  : inverted%
%off   off   lit   lit  : stack to low%

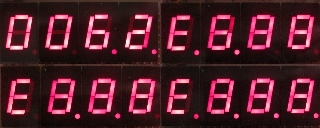

%lit   lit   lit   lit  : random error%
%-------------------------------------------------------%
%%
%Decimal points indicator (while diplaying the format)%
%-------------------------------------------------------%

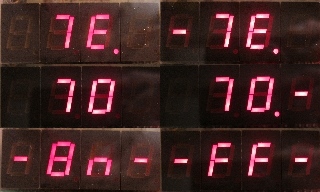

%---   ---   lit   ---  : CR+LF%
%---   ---   ---   lit  : HHC enabled%
%%
%Indicators%
%-------------------------------------------------------%
%TXON : lit : TXON%
%CTS  : lit : clear to send%
%%
%Display and its code%
%-------------------------------------------------------%
%-- code   : 0 1 2 3 4 5 6 7 8 9 a b c d e f%
%-- display: 0 1 2 3 4 5 6 7 8 9 E F u n - (blank)%
%%
%Frequencies%
%-------------------------------------------------------%
%fclk = 14.7456MHz%

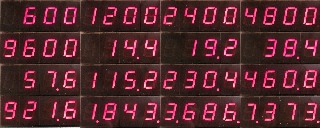

%fdiv0 : 7.3728MHz    0%
%fdiv1 : 3.6864MHz    1%
%fdiv2 : 1.8432MHz    2%
%fdiv3 :   921.6kHz   3%
%fdiv4 :   460.8kHz   4%
%fdiv5 :   230.4kHz   5%
%fdiv6 :   115.2kHz   6%
%fdiv7 :    57.6kHz   7%
%fdiv8 :    28.8kHz%
%fdiv9 :    14.4kHz  10%
%bdiv2 :    38.4kHz   8%
%bdiv3 :    19.2kHz   9%
%bdiv4 :     9.6kHz  11%
%bdiv5 :     4.8kHz  12          , for 7-segment LED dynamic scan%
%bdiv6 :     2.4kHz  13          , for 7-segment LED dynamic scan%
%bdiv7 :     1.2kHz  14%
%bdiv8 :      600Hz  15 /  1.67ms%
%bdiv9 :      300Hz     /  3.33ms%
%bdiv10:      150Hz     /  6.67ms%
%bdiv11:       75Hz     / 13.33ms , for key scan (kstb)%
%ccnt0 :                / 26.67ms%
%ccnt1 :                / 53.33ms%
%ccnt2 :                /106.67ms%
%ccnt3 :                /213.33ms%
%ccnt4 :                /426.66ms, for key hold%
%ccnt5 :                >426.66ms, for key hold%
SUBDESIGN test232c
(
    fclk        : INPUT;  -- gclk1 14.7456MHz
    _sw         : INPUT;  -- push switch to change bit rate
    _test       : INPUT;  -- 0: select PN9, 1: RS232C
    _none       : INPUT;  -- 0: 8bit without parity, 1: 7bit with parity
    _odd        : INPUT;  -- 0: odd parity, 1: even parity
    _txinv      : INPUT;  -- 0: active=low, 1: active=high
    _rxinv      : INPUT;  -- 0: active=low, 1: active=high
    _crlf       : INPUT;  -- 0: LF, 1:CRLF
    _hfc        : INPUT;  -- 0: enable hardware flow control
    _txon       : INPUT;  -- Tx ON
    _rxd        : INPUT;  -- RxD,
    _cts        : INPUT;  -- CTS, 0: clear to send
    ctsd        : OUTPUT; -- clear to send indicator
    txonb       : OUTPUT; -- Tx ON indicator
    led[7..0]   : OUTPUT; -- baud rate indicator
    _ledd[3..0] : OUTPUT; -- led digit driver
    bclk        : OUTPUT; -- baud rate clock
    rerr        : OUTPUT; -- receive data error
    txdb        : OUTPUT; -- serial data to the line driver
    sync        : OUTPUT; -- start bit
)
VARIABLE
    fdiv[9..0]        : DFF;
    frc               : NODE;
    tdiv[1..0]        : DFFE;
    trc               : NODE;
    bdiv[11..0]       : DFFE;
    bclk              : DFF;
    mclk              : DFF;
    mclkd             : DFF;
    mstb              : NODE;
    kclk              : DFF;
    kstb              : NODE;
    ccnt[5..0]        : DFFE;
    lerr              : JKFFE;
    lerrd             : DFFE;
    herr              : JKFFE;
    herrd             : DFFE;
    lfsr[22..0]       : DFFE;
    digd[3..0]        : NODE;
    digc[3..0]        : NODE;
    digb[3..0]        : NODE;
    diga[3..0]        : NODE;
    ledi[3..0]        : NODE;
    ledd[3..0]        : NODE;
    _ledd[3..0]       : OPNDRN;
    rerr              : DFFE;
    errd[3..0]        : DFFE;
    errc[3..0]        : DFFE;
    errb[3..0]        : DFFE;
    erra[3..0]        : DFFE;
    clrerr            : DFF;
    overflow          : NODE;
    ctsb              : DFFE;
    ctsd              : JKFFE;
    sw[2..0]          : DFFE;
    swd               : JKFFE;
    swdd              : DFFE;
    swtx[2..0]        : DFFE;
    txon              : JKFFE;
    selsw[3..0]       : DFFE;
    select[3..0]      : DFFE;
    stopbit           : NODE;
    sync              : DFFE;
    ld                : NODE;
    txdata[7..0]      : DFFE;
    txd               : DFFE;
    test              : DFFE;
    parity            : NODE;
    none              : DFFE;
    odd               : DFFE;
    txinv             : DFFE;
    rxinv             : DFFE;
    crlf              : DFFE;
    hfc               : DFFE;
    mode_c8n          : NODE;
    mode_cff          : NODE;
    mode_c7e          : NODE;
    mode_c7o          : NODE;
    mode_n9           : NODE;
    mode_n15          : NODE;
    mode_n23          : NODE;
    mode_pb           : NODE;
    mode[7..0]        : NODE;
    disp_bps          : NODE;
    disp_err          : NODE;
    disp_info         : NODE;
    tstate : MACHINE OF BITS (txcount[3..0])
             WITH STATES (stop  = 0,
                          start = 1,
                          bit0  = 2,
                          bit1  = 3,
                          bit2  = 4,
                          bit3  = 5,
                          bit4  = 6,
                          bit5  = 7,
                          bit6  = 8,
                          bit7  = 9);
BEGIN
    fdiv[9..0].clk   = GLOBAL(fclk);
    fdiv[9..0] = fdiv[9..0] + 1;
    frc = (fdiv[3..0] == h"f");

    tdiv[1..0].clk   = GLOBAL(fclk);
    tdiv[1..0].ena = frc;
    tdiv1 = tdiv0;
    tdiv0 = !tdiv1 # !tdiv0;
    trc   = ((tdiv[1..0] == 3) & frc);

    bdiv[11..0].clk   = GLOBAL(fclk);
    bdiv[11..0].ena   = trc;
    bdiv[11..0] = (bdiv[11..0] + 1);
    kclk.clk = GLOBAL(fclk);
    kclk = bdiv11;
    kstb = (bdiv11 & !kclk);  -- 13.3ms interval
    sw[2..0].clk = GLOBAL(fclk);
    sw[2..0].ena = kstb;
    --sw[2..0] = (!txon & sw[1..0], !_sw) & kstb;
    sw[2..0] = (sw[1..0], !_sw) & kstb;
    swd.clk      = GLOBAL(fclk);
    swd.ena      = GLOBAL(mstb);
    swd.j = (sw[2..0] == b"111"); -- 40ms period
    swd.k = (sw[2..0] == b"000");
    swdd.clk     = GLOBAL(fclk);
    swdd = swd;
    ccnt[5..0].clk = GLOBAL(fclk);
    ccnt[5..0].ena = kstb;
    ccnt[5..0] =   (ccnt[5..0] + 1) & swd & !ccnt5
                 # (ccnt[5..0]    ) & swd &  ccnt5;
    selsw[3..0].clk   = GLOBAL(fclk);
    selsw[3..0].ena   = !swd & swdd & !ccnt5;
    selsw[3..0] = (selsw[3..0] + 1);
    select[3..0].clk   = GLOBAL(fclk);
    select[3..0].ena   = stopbit & mstb;
    select[3..0] = selsw[3..0];
    swtx[2..0].clk = GLOBAL(fclk);
    swtx[2..0].ena = kstb;
    swtx[2..0] = (swtx[1..0], !_txon);
    txon.clk = GLOBAL(fclk);
    txon.ena = GLOBAL(mstb);
    txon.j = (swtx[2..0] == b"111"); -- 40ms period
    txon.k = (swtx[2..0] == b"000");
    txonb = txon;
    (ctsb, ctsd, hfc).clk = GLOBAL(fclk);
    (ctsb, ctsd, hfc).ena = GLOBAL(mstb);
    hfc = !_hfc;
    ctsb = (!_cts $ rxinv) # (!hfc);
    ctsd.j = ctsb;
    ctsd.k = !ctsb & kstb;
    (none, odd, txinv, rxinv, test, crlf).clk = GLOBAL(fclk);
    (none, odd, txinv, rxinv, test, crlf).ena =   (stopbit & mstb & !test)
                                                # (          kstb &  test);
    test  = !_test;
    none  = !_none;
    odd   = !_odd;
    txinv = !_txinv;
    rxinv = !_rxinv;
    crlf  = !_crlf;
    disp_bps  = (!sw0 & !txon        )
               #( sw0 & !ccnt5       );
    disp_info = ( sw0 &  ccnt5       );
    disp_err  = (!sw0 &  txon);
    mode_c7e = ( !test & !none & !odd );
    mode_c7o = ( !test & !none &  odd );
    mode_c8n = ( !test &  none & !odd );
    mode_cff = ( !test &  none &  odd );
    mode_n9 =  (  test & !none & !odd );
    mode_n15 = (  test & !none &  odd );
    mode_n23 = (  test &  none & !odd );
    mode_pb  = (  test &  none &  odd );
    mode[7..0] = ( h"7a" & mode_c7e
                 # h"70" & mode_c7o
                 # h"8d" & mode_c8n
                 # h"bb" & mode_cff
                 # h"d9" & mode_n9
                 # h"15" & mode_n15
                 # h"23" & mode_n23
                 # h"cd" & mode_pb );
    digd[3..0] = ((h"7" & (select[3..0] == 15))
                 #(h"3" & (select[3..0] == 14))
                 #(h"1" & (select[3..0] == 13))
                 #(h"9" & (select[3..0] == 12))
                 #(h"4" & (select[3..0] == 11))
                 #(h"2" & (select[3..0] == 10))
                 #(h"1" & (select[3..0] ==  9))
                 #(h"f" & (select[3..0] ==  8))
                 #(h"f" & (select[3..0] ==  7))
                 #(h"f" & (select[3..0] ==  6))
                 #(h"f" & (select[3..0] ==  5))
                 #(h"9" & (select[3..0] ==  4))
                 #(h"4" & (select[3..0] ==  3))
                 #(h"2" & (select[3..0] ==  2))
                 #(h"1" & (select[3..0] ==  1))
                 #(h"f" & (select[3..0] ==  0)));
    digc[3..0] = ((h"3" & (select[3..0] == 15))
                 #(h"6" & (select[3..0] == 14))
                 #(h"8" & (select[3..0] == 13))
                 #(h"2" & (select[3..0] == 12))
                 #(h"6" & (select[3..0] == 11))
                 #(h"3" & (select[3..0] == 10))
                 #(h"1" & (select[3..0] ==  9))
                 #(h"5" & (select[3..0] ==  8))
                 #(h"3" & (select[3..0] ==  7))
                 #(h"1" & (select[3..0] ==  6))
                 #(h"1" & (select[3..0] ==  5))
                 #(h"6" & (select[3..0] ==  4))
                 #(h"8" & (select[3..0] ==  3))
                 #(h"4" & (select[3..0] ==  2))
                 #(h"2" & (select[3..0] ==  1))
                 #(h"6" & (select[3..0] ==  0)));
    digb[3..0] = ((h"7" & (select[3..0] == 15))
                 #(h"8" & (select[3..0] == 14))
                 #(h"4" & (select[3..0] == 13))
                 #(h"1" & (select[3..0] == 12))
                 #(h"0" & (select[3..0] == 11))
                 #(h"0" & (select[3..0] == 10))
                 #(h"5" & (select[3..0] ==  9))
                 #(h"7" & (select[3..0] ==  8))
                 #(h"8" & (select[3..0] ==  7))
                 #(h"9" & (select[3..0] ==  6))
                 #(h"4" & (select[3..0] ==  5))
                 #(h"0" & (select[3..0] ==  4))
                 #(h"0" & (select[3..0] ==  3))
                 #(h"0" & (select[3..0] ==  2))
                 #(h"0" & (select[3..0] ==  1))
                 #(h"0" & (select[3..0] ==  0)));
    diga[3..0] = ((h"3" & (select[3..0] == 15))
                 #(h"6" & (select[3..0] == 14))
                 #(h"3" & (select[3..0] == 13))
                 #(h"6" & (select[3..0] == 12))
                 #(h"8" & (select[3..0] == 11))
                 #(h"4" & (select[3..0] == 10))
                 #(h"2" & (select[3..0] ==  9))
                 #(h"6" & (select[3..0] ==  8))
                 #(h"4" & (select[3..0] ==  7))
                 #(h"2" & (select[3..0] ==  6))
                 #(h"4" & (select[3..0] ==  5))
                 #(h"0" & (select[3..0] ==  4))
                 #(h"0" & (select[3..0] ==  3))
                 #(h"0" & (select[3..0] ==  2))
                 #(h"0" & (select[3..0] ==  1))
                 #(h"0" & (select[3..0] ==  0)));
    ledi[3..0] =
                 (h"f" & !txinv & disp_info & ledd3)
               # (h"e" &  txinv & disp_info & ledd3)
               # (mode[7..4]    & disp_info & ledd2)
               # (mode[3..0]    & disp_info & ledd1)
               # (h"f" & !rxinv & disp_info & ledd0)
               # (h"e" &  rxinv & disp_info & ledd0)
               # (digd[3..0]    & disp_bps  & ledd3)
               # (digc[3..0]    & disp_bps  & ledd2)
               # (digb[3..0]    & disp_bps  & ledd1)
               # (diga[3..0]    & disp_bps  & ledd0)
               # (errd[3..0]    & disp_err  & ledd3)
               # (errc[3..0]    & disp_err  & ledd2)
               # (errb[3..0]    & disp_err  & ledd1)
               # (erra[3..0]    & disp_err  & ledd0);
    led7 = ( ((ledd3 & (select[3..0] >= 13))
             #(ledd1 & (select[3..0] <  13) & (select[3..0] >= 5))
             #(ledd0 & (select[3..0] >= 13))) &  disp_bps  )
           # ((ledd1 &  mode_c7o & crlf       &  disp_info )
             #(ledd1 &  mode_c7e & crlf       &  disp_info )
             #(ledd1 &  mode_c8n & crlf       &  disp_info )
             #(ledd0 &  hfc                   &  disp_info )
             #(ledd3 &  herrd  & !lerrd       &  disp_err  )
             #(ledd2 &  herrd                 &  disp_err  )
             #(ledd1 &            lerrd       &  disp_err  )
             #(ledd0 & !herrd &   lerrd       &  disp_err  )
             );
    led[6..0] =  ((b"0000000" & (ledi[3..0] == 15))
                 #(b"1000000" & (ledi[3..0] == 14))
                 #(b"1010100" & (ledi[3..0] == 13))
                 #(b"0011100" & (ledi[3..0] == 12))
                 #(b"1110001" & (ledi[3..0] == 11))
                 #(b"1111001" & (ledi[3..0] == 10))
                 #(b"1101111" & (ledi[3..0] ==  9))
                 #(b"1111111" & (ledi[3..0] ==  8))
                 #(b"0000111" & (ledi[3..0] ==  7))
                 #(b"1111101" & (ledi[3..0] ==  6))
                 #(b"1101101" & (ledi[3..0] ==  5))
                 #(b"1100110" & (ledi[3..0] ==  4))
                 #(b"1001111" & (ledi[3..0] ==  3))
                 #(b"1011011" & (ledi[3..0] ==  2))
                 #(b"0000110" & (ledi[3..0] ==  1))
                 #(b"0111111" & (ledi[3..0] ==  0)));
    _ledd[3..0] = !ledd[3..0];
    ledd0 = (bdiv[6..5] == b"00");
    ledd1 = (bdiv[6..5] == b"01");
    ledd2 = (bdiv[6..5] == b"10");
    ledd3 = (bdiv[6..5] == b"11");
    mclk.clk = GLOBAL(fclk);
    mclk = ((fdiv0    &  (select[3..0] == 15))
           #(fdiv1    &  (select[3..0] == 14))
           #(fdiv2    &  (select[3..0] == 13))
           #(fdiv3    &  (select[3..0] == 12))
           #(fdiv4    &  (select[3..0] == 11))
           #(fdiv5    &  (select[3..0] == 10))
           #(fdiv6    &  (select[3..0] ==  9))
           #(fdiv7    &  (select[3..0] ==  8))
           #(bdiv2    &  (select[3..0] ==  7))
           #(bdiv3    &  (select[3..0] ==  6))
           #(fdiv9    &  (select[3..0] ==  5))
           #(bdiv4    &  (select[3..0] ==  4))
           #(bdiv5    &  (select[3..0] ==  3))
           #(bdiv6    &  (select[3..0] ==  2))
           #(bdiv7    &  (select[3..0] ==  1))
           #(bdiv8    &  (select[3..0] ==  0))
           );
    mclkd.clk = GLOBAL(fclk);
    mclkd = mclk;
    mstb = (mclk & !mclkd); -- master strobe : bit rate strobe
    lfsr[22..0].clk   = GLOBAL(fclk);
    lfsr[22..0].ena   = GLOBAL(mstb);
    lfsr[22..1] = lfsr[21..0];
    lfsr0 = (((lfsr8  $ lfsr4)  # (lfsr[ 8..0] == 0)) & !none & !odd & txon)
           #(((lfsr14 $ lfsr13) # (lfsr[14..0] == 0)) & !none &  odd & txon)
           #(((lfsr22 $ lfsr17) # (lfsr[22..0] == 0)) &  none & !odd & txon);
    sync.clk = GLOBAL(fclk);
    sync.ena = GLOBAL(mstb);
    sync =  (stopbit                     & !test)
          # (stopbit                     & test &  none &  odd)
          # ((lfsr[8..0]  == h"1ff")     & test & !none & !odd)
          # ((lfsr[14..0] == h"7fff")    & test & !none &  odd)
          # ((lfsr[22..0] == h"7fffff")  & test &  none & !odd);
    bclk.clk = GLOBAL(fclk);
    bclk = mclk;
    stopbit = (txcount[3..0] == 0);
    ld = (stopbit & mstb & txon & ctsb);
    txdata[7..0].clk = GLOBAL(fclk);
    txdata[7..0].ena = ld;
    txdata[7..0] =
    (  (txdata[7..0] + 1) & (txdata[7..0] >= h"20") & (txdata[7..0] <  h"7e")
     # (h"20"           ) & (txdata[7..0] <  h"20") & (txdata[7..0] != h"0d")
     # (h"0d"           ) & (txdata[7..0] >= h"7e") &  crlf
     # (h"0a"           ) & (txdata[7..0] >= h"7e") & !crlf
     # (h"0a"           ) & (txdata[7..0] == h"0d")) & (!none # !odd)
    # (txdata[7..0] + 1)  & ( none &  odd);

    parity =   (txdata0 $ txdata1)
             $ (txdata2 $ txdata3)
             $ (txdata4 $  txdata5 $ txdata6);
    txd.clk = GLOBAL(fclk);
    txd.ena = GLOBAL(mstb);
    txd  =
          ((((VCC     & (tstate == stop ))
            #(GND     & (tstate == start))
            #(txdata0 & (tstate == bit0 ))
            #(txdata1 & (tstate == bit1 ))
            #(txdata2 & (tstate == bit2 ))
            #(txdata3 & (tstate == bit3 ))
            #(txdata4 & (tstate == bit4 ))
            #(txdata5 & (tstate == bit5 ))
            #(txdata6 & (tstate == bit6 ))
            #(txdata7 & mode_cff & (tstate == bit7))
            #(!parity & mode_c7o & (tstate == bit7))
            #( parity & mode_c7e & (tstate == bit7))
            ) & !test)
            # (lfsr8  & mode_n9)
            # (lfsr14 & mode_n15)
            # (lfsr22 & mode_n23)
            # (!txd   & mode_pb  & txon ));
    txdb = txinv $ txd;
    clrerr.clk = GLOBAL(fclk);
    clrerr = (!txon # (!swd & swdd & !ccnt5));
    (rerr, lerr, herr).clk = GLOBAL(fclk);
    (rerr, lerr, herr).ena = GLOBAL(mstb);
    rerr = !_rxd $ rxinv $ txd;
    lerr.j =  _rxd & (rxinv $  txd);
    lerr.k = lerrd & ((!_rxd $ rxinv) == txd);
    herr.j = !_rxd & (rxinv $ !txd);
    herr.k = herrd & ((!_rxd $ rxinv) == txd);
    (lerrd, herrd).clk = GLOBAL(fclk);
    (lerrd, herrd).ena = kstb;
    (lerrd, herrd) = (lerr, herr);
    (erra[3..0], errb[3..0], errc[3..0], errd[3..0]).clk = GLOBAL(fclk);
    (erra[3..0], errb[3..0], errc[3..0], errd[3..0]).clrn = !clrerr;

    erra[3..0].ena = mstb & rerr;
    erra[3..0] = (erra[3..0] + 1) & (erra[3..0] < 9);

    errb[3..0].ena =  mstb & rerr & (erra[3..0] == 9);
    errb[3..0] = (errb[3..0] + 1) & (errb[3..0] < 9);

    errc[3..0].ena = mstb & rerr & (errb[3..0] == 9) & (erra[3..0] == 9);
    errc[3..0] = (errc[3..0] + 1) & (errc[3..0] < 9);

    errd[3..0].ena =  mstb & rerr
                    & (errc[3..0] == 9) & (errb[3..0] == 9) & (erra[3..0] == 9);

    overflow = (errd[3..0] >= 10);
    errd[3..0] = (errd[3..0] + 1) & !overflow
                #(errd[3..0]    ) &  overflow;
    tstate.clk = GLOBAL(fclk);
    tstate.ena = GLOBAL(mstb);
    CASE tstate IS
        WHEN stop =>
            IF (txon & ctsb) THEN
                tstate = start;
            ELSE
                tstate = stop;
            END IF;
        WHEN start => tstate = bit0;
        WHEN bit0 => tstate = bit1;
        WHEN bit1 => tstate = bit2;
        WHEN bit2 => tstate = bit3;
        WHEN bit3 => tstate = bit4;
        WHEN bit4 => tstate = bit5;
        WHEN bit5 => tstate = bit6;
        WHEN bit6 => tstate = bit7;
        WHEN bit7 => tstate = stop;
    END CASE;
END;

Download Qualtus II project files test232c-2.02.zip 652 kB [zip]

特徴

• 小型で電池動作が可能なため外来雑音の影響を受けにくくなっています。
• 非同期通信ではキャラクタ間に空き時間の無いデータの送出が出来きるため再現性高く被試験回路を最大負荷でテストすることができます。
• ロジック反転エラー検出／'H'または'L'に固着エラー検出機能とエラーカウンタを備えているため、被試験回路の動作確認を手際よく行えます。
• 同期通信用には ITU-T Rec.準拠の３種類の PN パターンを送出 することができるので他の測定器との連携も容易です。
• シンプルな回路はプログラマブル・ロジック回路の学習にも最適です。CPLD EPM240T100 (Altera) 使用。

通信速度

通信速度は基板上のプッシュスイッチを短押し(約0.4秒以下)するごとに
600→1200→2400→4800→ 9600→14.4k→19.2k→38.4k→57.6k→
115.2k→230.4k→460.8k→9.216M→ 1.8432M→3.6864M→7.3728M→600 [bps]
のように順に変えられます。

通信速度表示例

データ送出

基板上のトグルスイッチをONにすることでデータの送出が始まります。
ON の場合には基板上の TXON インジケータの LED が点灯します。
OFF の場合には出力はハイインピーダンスではなくインアクティブなレベル出力になっています。
DIP スイッチの 'HFC' が 'ON' に設定されている場合には CTS 入力によるハードウェアフロー制御が行われます。

通信フォーマット

通信フォーマットは基板上の DIP スイッチで設定します。
通信フォーマットは基板上のプッシュスイッチを長押し(約0.5秒以上)することで確認できます。
プッシュスイッチを長押しした場合には通信速度は変更されません。
送出信号のアサートレベルを 'H' にするか 'L' にするかは基板上の DIP スイッチで変更できます。
DIP スイッチの 'TXINV' を 'ON' にした場合には 'L' レベルがアサートレベルになります。
'TXINV' が 'ON' の場合には通信フォーマット表示時に左側にマイナス記号−が一緒に表示されます。
受信信号のアサートレベルを 'H' にするか 'L' にするかは基板上の DIP スイッチで変更できます。
DIP スイッチの 'RXINV' を 'ON' にした場合には 'L' レベルがアサートレベルになります。
'RXINV' が 'ON' の場合には通信フォーマット表示時に右側にマイナス記号−が一緒に表示されます。
'HFC' が 'ON' の場合には通信フォーマット表示時に右端の DP が点灯します。

●非同期通信
通信フォーマットを '7E' (7 bit even parity), '7O' (7 bit odd parity) または '8n' (8 bit no parity) に設定した場合には ASCII コードの 0x20〜0xFE の文字が 順次送出され、続いて DIP スイッチ指定した行末コードが送出されます。
DIPスイッチの 'CRLF' が 'ON' の時には行末コードは 0x0d, 0x0a になり、'Off' の ときには 0x0a になります。
'CRLF' が 'ON' の場合には通信フォーマット表示時にピリオドが一緒に表示されます。
行末コードの後も空き時間無しでまた 0x20 からコードの送出が続きます。
通信フォーマットを 'FF' (8 bit no parity, all code) に設定した場合には ASCII コードの 0x00〜0xFF までのコードが順次繰り返し出力されます。
スタートビットとストップビットは常に 1 ビットで変更できません。

非同期通信フォーマット表示例


●同期通信
通信フォーマットを 'N9', '15', '23' に設定した場合にはそれぞれ、
ITU-T Rec. O.153, O.151, O.151 及び O.150 準拠の 9段, 15段, 23段の 擬似乱数列が送出されます。
通信フォーマットを 'un' に設定した場合には、送出ビット毎に 'H', 'L' が反転する矩形派が出力されます。

同期通信フォーマット表示例


擬似乱数の波形例(N9)

エラー測定及び通信状態表示

送出信号 TxD を非測定回路を経て受信入力 RxD に接続することによって 簡易エラー測定ができます。
受信入力と送出信号は各送出ビットの後端で比較しています。１ビット分以上の伝送遅延 がある場合には計測出来ません。
非測定回路を接続し、基板上のトグルスイッチ 'TXON' を 'ON' にすると 通信エラーのカウントを開始します。
カウントしたエラーの個数が 9999 個を超えると最上位桁に 'E' を表示して桁あふれ のまま計数を継続します。
'TXON' を 'Off' にすることによりエラーカウントは 0000 にリセットされます。
ビットレートの変更時にもエラーカウントは 0000 にリセットされます。

ある単位時間（約 16.7ms）毎のエラーの発生状況は表示器の DP (小数点部)で表されます。
左側２つ（左から１，２番目）の DP だけが点灯しているときには 'H'固着エラーが疑われます。(例:プルアップ過多、部品故障など)
右側２つ（左から３，４番目）の DP だけが点灯しているときには 'L'固着エラーが疑われます。(例:ケーブル抜け、電源断など)
中央２つ（左から２，３番目）の DP だけが点灯しているときには論理レベルの反転が疑われます。(例: 論理間違い、DIPスイッチの設定違いなど)
ランダムなエラーのときは１つ〜４つの DP がランダムに点灯します。

エラー表示例


TXONインジケータはデータ送出許可時に点灯します。
CTSインジケータはデータ送出中に点灯します。

信号入出力

シリアル通信テスト用の入出力は次の３本です。

• 送信データ入力 TxD Output (0V/5V, 50Ω)

• 受信データ入力 RxD Input (3.3V-LVCMOSレベル, 100kΩ)

• 送信許可入力 CTS Input (3.3V-LVCMOSレベル, 100kΩ)


他に次の補助信号出力を備えています。

• キャラクタ同期／PN周期信号出力 (3.3V-LVTTL)

• ビット同期出力 (3.3V-LVTTL)

• エラー検出出力 (3.3V-LVTTL)


DIP スイッチ

スイッチ	略 号	説 明
DIPSW-1	TEST	ON: 同期通信, OFF: 非同期通信(RS232C)
DIPSW-2	NONE	ON: パリティ無し(RS232C)
DIPSW-3	ODD	ON: 奇数パリティ, OFF: 偶数パリティ(RS232C)
DIPSW-4	TXNEG	ON: 出力信号(TxD)の論理レベル反転
DIPSW-5	RXNEG	ON: 入力信号(RxD, CTS)の論理レベル反転
DIPSW-6	CRLF	ON: 行末記号 = CR+LF, OFF: 行末記号 = LF
DIPSW-7	HFC	ON: ハードウェアフロー制御 (CTS 制御)あり
DIPSW-8	TXON	ON: 送信開始

仕様

●信号レベル
出力 : 出力インピーダンス 50Ω, レベル 0V/2.5V(終端時)
入力 : 入力インピーダンス 100kΩ, 3.3V-LVTTLレベル
　　　　絶対最小入力電圧 : -0.3V
　　　　絶対最大入力電圧 : +5.5V

●電源
+5VDC / 80mA(max)

詳細未定

使用例

高速アナログフォトカプラ 6N135/6N136 - この記事での測定に使用しました。
