シミュレーション回路

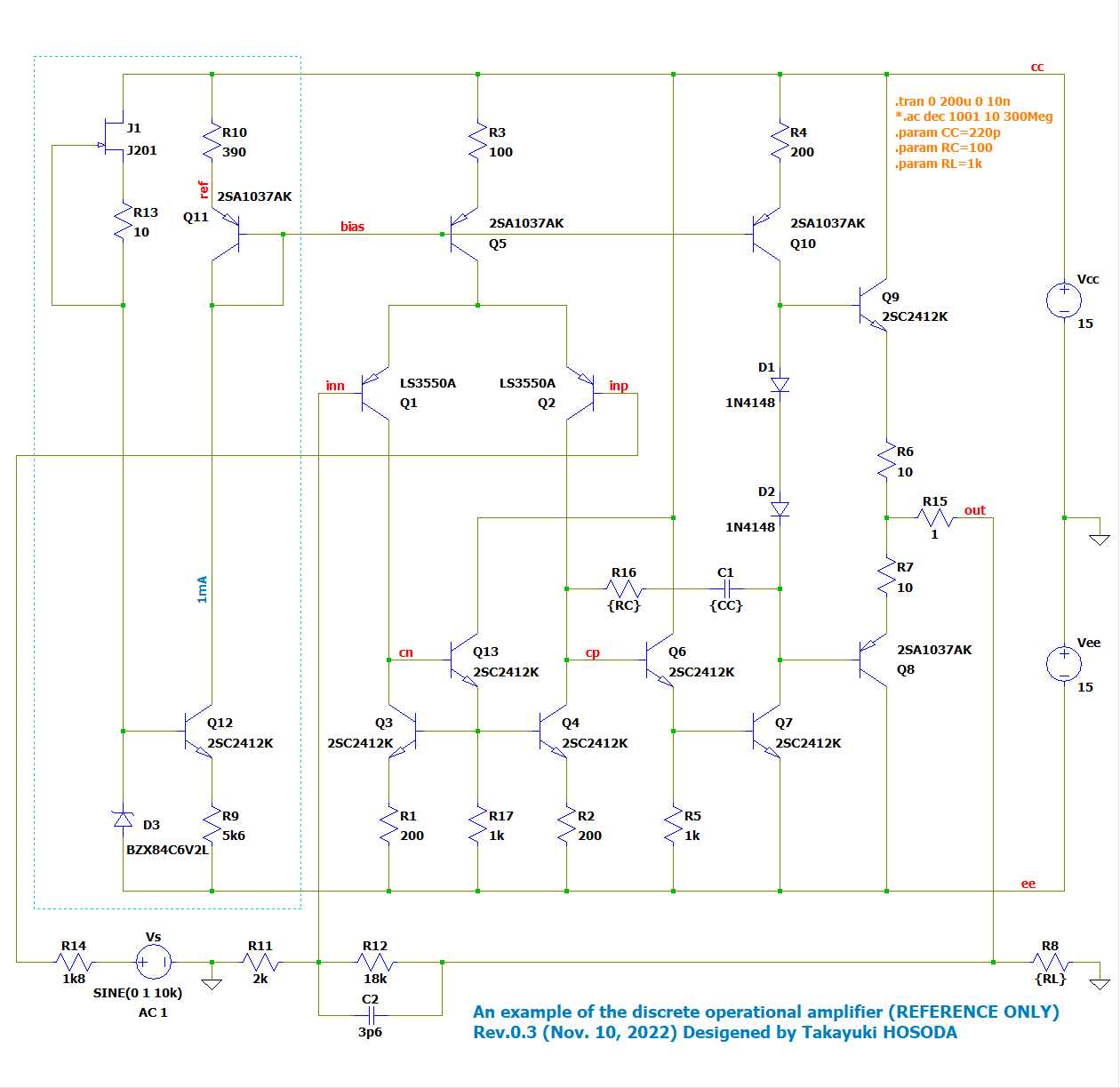

回路図

Download vfopamp-0.3.asc, the schematic file for the LTspice XVII.

過渡応答シミュレーション

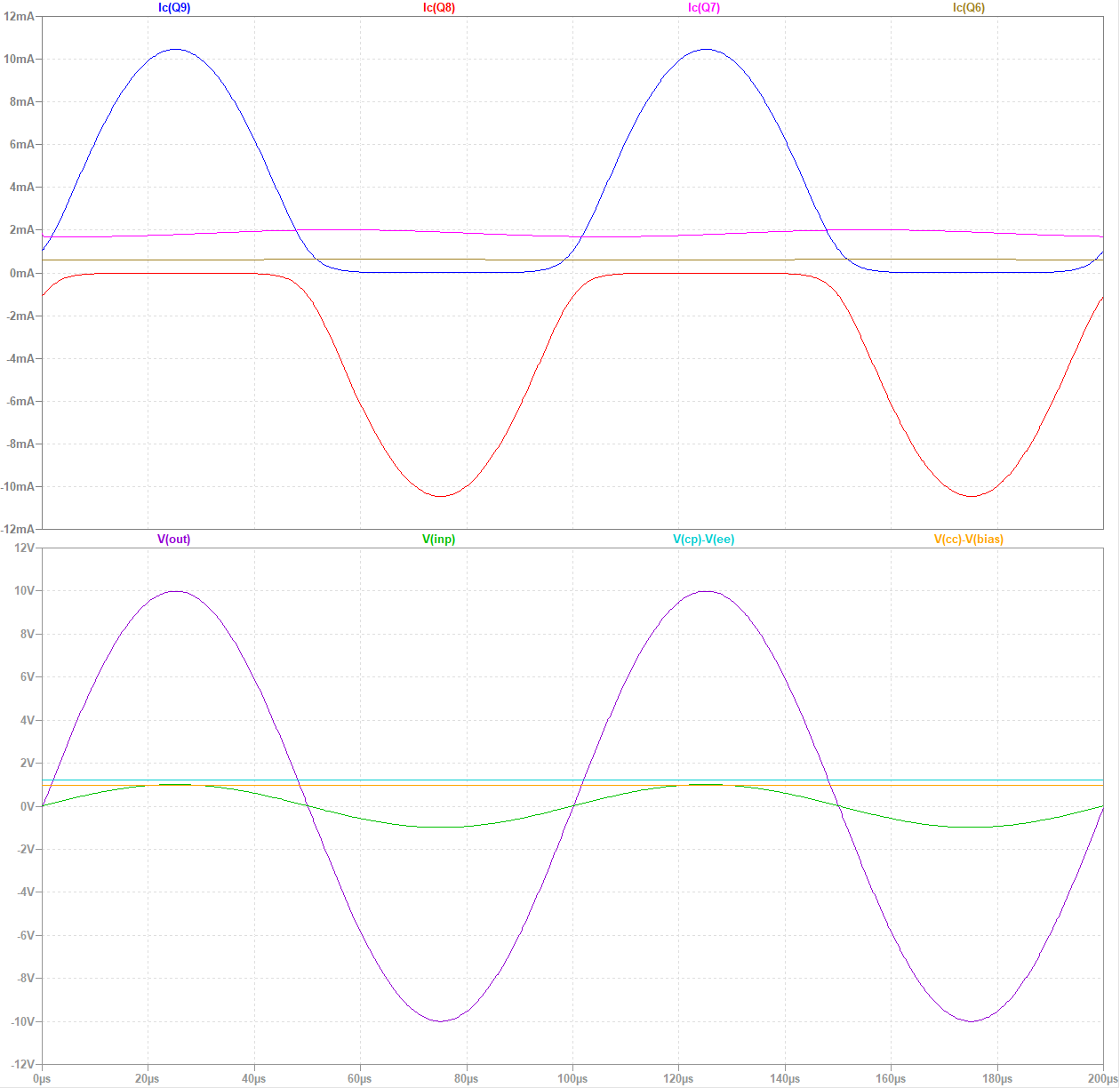

過渡応答 (正弦波, 1V, 1kHz, Av = 10)

周波数特性シミュレーション

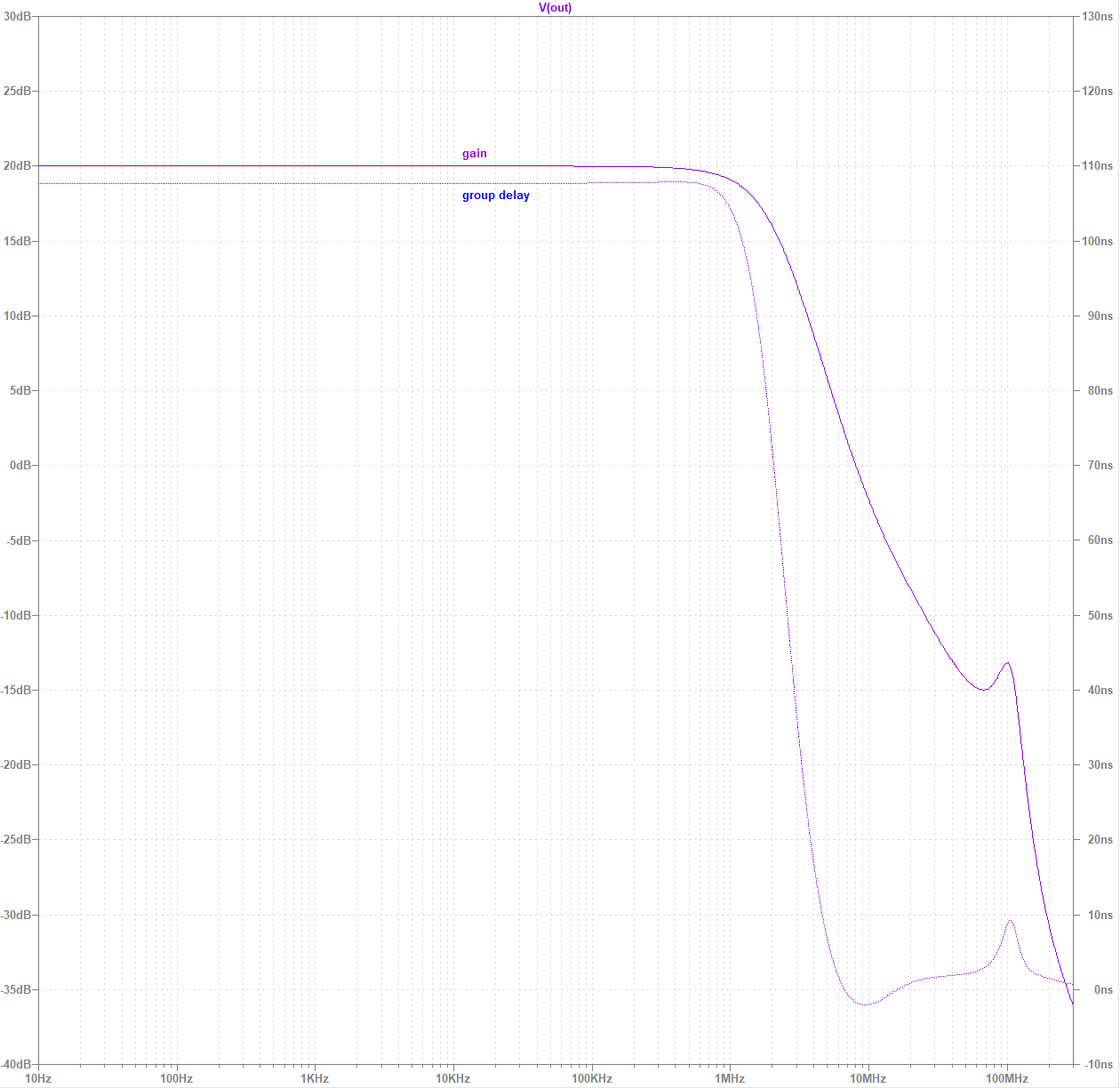

周波数特性 (Av = 10)
