シミュレーション回路

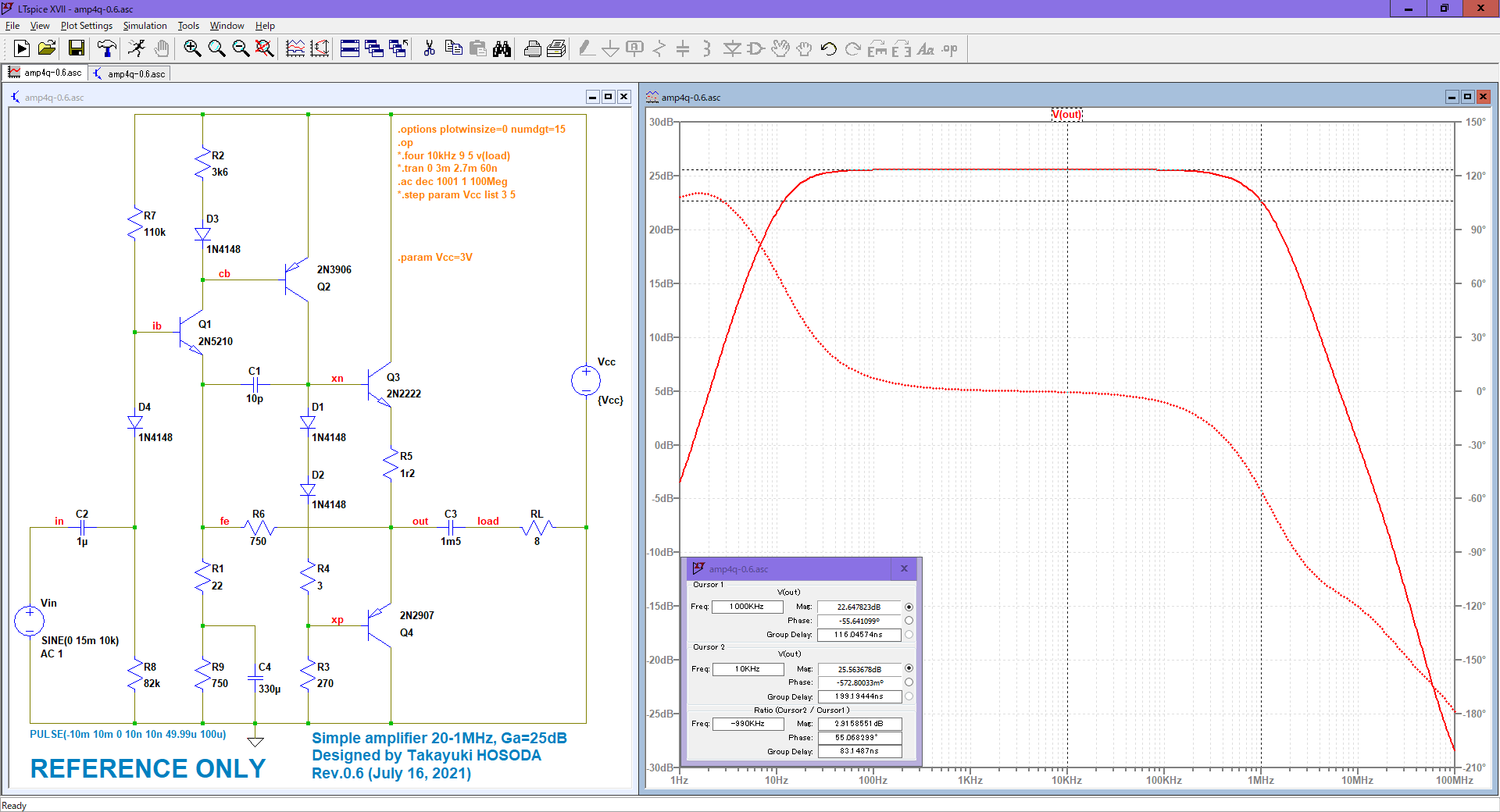

周波数特性

Download amp4q-0.6.asc, the schematic file for the LTspice XVII.

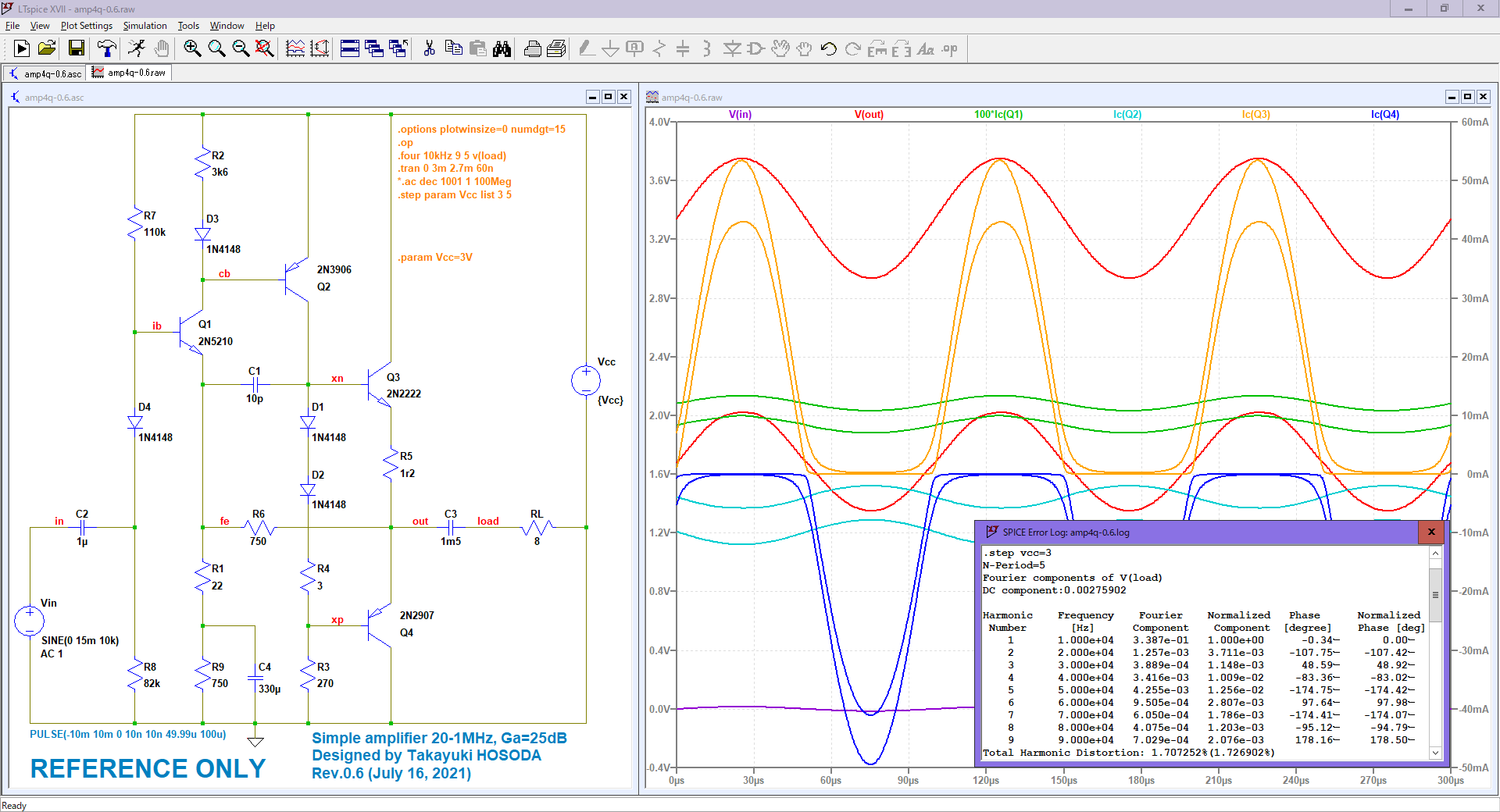

歪特性


９次までの全高調波歪 (Rload = 8 Ω, Vin(p-p) = 30 mV, fin = 10 kHz)
Vcc = 3 Total Harmonic Distortion: 1.707252 %
Vcc = 5 Total Harmonic Distortion: 0.200696 %

注記： LTspice XVII で精密な歪み率解析をするには

• .options plotwinsize=0 numdgt=15 をつける。
• maxmum timestep を解析周波数の１サイクルの時間の 1/1000 以下にする。
  e.g. 10 kHz → 1 / (10kHz * 1000) = 100 ns
• THD 解析の場合シミュレーション時間を3周期以上とする。
  FFTスペクトラムを程々の分解能で見たければ 2×3×5 = 30 サイクル分を推奨。
  e.g. 10 kHz → 30 cycles / 10 kHz = 3.0 ms
