フリーゲ型 BPF はオペアンプを 2 つ必要としますが, 素子感度が低く,Q による素子値の広がりも小さいため, 高い Q が必要とされる箇所で使用されます.

fig.1 フリーゲ型 BPF

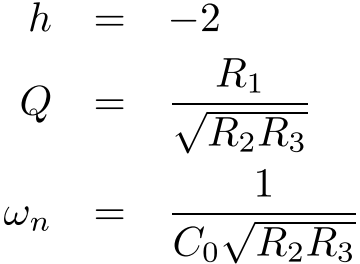

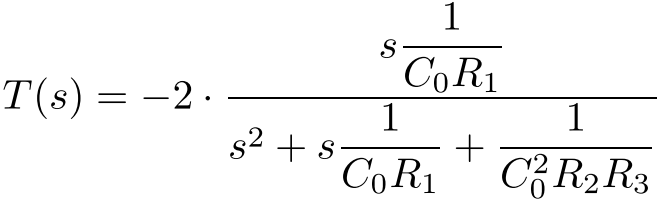

T(s) を2 次 BPF の標準形,

フリーゲ型 BPF は GIC (Generarized Impedance converter) 型に似た回路ですが, GIC 型が負荷インピーダンスとの マッチングを考慮しなければならないのに対して, フリーゲ型では オペアンプの出力で負荷を低イ ンピーダンスで駆動できるため使いやすくなっています. また, ω_n を R₂ R₃ の積で調整でき, Q を R₁ で独立に調整できるため, 使い勝手が良いものとなっています.
