損失変動幅を拡大する。

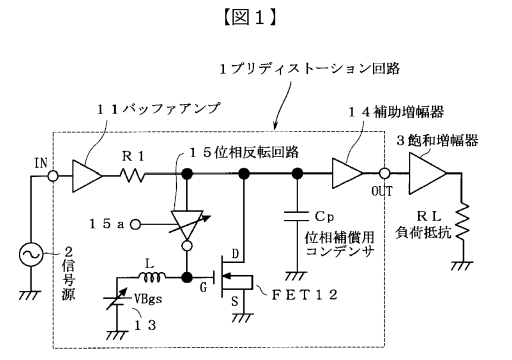

バッファアンプ１１に後置して抵抗Ｒ１ を接続する。出力端子ＯＵＴには、信号源２の内部抵抗 Ｒｓと抵抗Ｒ１との和に対するＦＥＴ１２の微分抵抗の 比で出力が現れるようになる。微分抵抗は入力の振幅が 大きくなると増大するようになることから、プリディス トーション回路１の損失変動幅を抵抗Ｒ１の値の設定に より拡大できるようになる。

特開2003-60445　プリディストーション回路 (96kB, pdf)
