F0101VR web-catalog rev.1.01 20181121

　「そのＤＭＭの値、本当に合ってる？」

胸ポケットに入る「超・高精度」

2.5V±0.02%_(max), 5kΩ±0.01%_(max)
F0101VR　ポケットリファレンス
超高精度標準電圧、超高精度標準抵抗
標準容量、温度モニタ用サーミスタ付き

受注生産品￥67,000（税別、参考価格）

概要

F0101VR は、4-1/2桁までのデジタル・マルチメータ(ＤＭＭ) の始業前点検等に最適なポケットサイズの超高精度標準器です。
電圧2.5V、抵抗5kΩ、容量5nFでの１点校正が可能で、ケース内温度確認用のサーミスタを備えています。
F0101VR には、トレーサビリティのある出荷時校正値付きオプション (Opt.T) が用意されています。

仕様

確度保証期間 1年 (Opt.T)

使用温度範囲 +25±15℃ (0～80%R.H.)

保存温度範囲 -20～+60℃ (0～80%R.H.)

寸法 W38.6 × H15.5 × D78.6 [mm]

重量 40 [g]

電池 CR2032 × 1

消費電力約3mW (無負荷時)

接続端子 M3×3.5 黄銅・ニッケル下地金メッキ (標準締め付けトルク 0.315 [N·m])
M3-5(+)ナベ小ねじ(黄銅・ニッケルメッキ)(SW付き) と R1.25-3 圧着端子の組み合わせに適合します。
⚠️ 締め付けトルクが 0.5 [N·m] を超えると破損の恐れがあります。

パイロットランプ（LED）

Good 　白　電圧正常 (V_battery≥2.7V±1%)

Low 　赤　電池交換が必要、あるいは過負荷

電圧（２．５Ｖ端子―０Ｖ端子間）

電圧公称値 2.5V T_c=+25℃

許容差 ±500μV T_c=+25℃, 出荷時

校正値確度 ±20ppm T_c=T_cal, V_battery=3V | Opt.T

安定時間 1s(max) T_c=+25℃, V_o≤V_on±100uV, R_L≥1MΩ

温度特性 ±3ppm/℃(max) 0℃≤T_c≤+60℃

長期安定度 ±20ppm/1000hours(typ) T_c=+25℃

最大負荷電流 ±1mA T_c=+25℃

負荷変動特性 ±50μV/mA(max) T_c=+25℃, V_battery=3V

電源変動特性 ±6μV(max) T_c=+25℃, V_battery=3V±10%

雑音電圧 1.45μV_P-P(typ) f = 0.1 to 10Hz

45nV/√Hz(typ) f = 1kHz

抵抗（５ｋΩ端子―２．５Ｖ端子間）

抵抗公称値 5kΩ T_c=+25℃

許容差 ±0.5Ω T_c=+25℃, 出荷時

校正値確度 ±50ppm T_c=T_cal | Opt.T

安定時間 1s(max) T_c=+25℃, R≤R_cal±10ppm

温度特性 ±1.8ppm/℃(max) 0℃≤T_c≤+60℃

長期安定度 ±50ppm/2000hours(typ) T_c=+25℃

最大消費電力 20mW ΔR≤1ppm

長期安定度 50ppm/2000hours(typ) T_c=70℃ | Opt.W

静電容量（５ｎＦ端子―０Ｖ端子間）

容量公称値 5nF T_c=+25℃

許容差 ±80pF T_c=+25℃, 出荷時

校正値確度 ±0.6% T_c=T_cal | Opt.T

温度特性 +0|-30ppm/℃(max) 0℃≤T_c≤+60℃

最大電圧 25V(max)

絶縁抵抗 10GΩ(min)

温度モニタ用サーミスタ（Ｒｔｄ端子―０Ｖ端子間）

T_c
℃ R_min
kΩ R_typ
kΩ R_max
kΩ

20 12.023 12.099 12.176

21 11.571 11.642 11.712

22 11.139 11.204 11.269

23 10.725 10.785 10.845

24 10.329 10.384 10.439

25 9.9500 10.000 10.050

26 9.5816 9.6323 9.6830

27 9.2288 9.2800 9.3313

28 8.8908 8.9425 8.9942

29 8.5670 8.6190 8.6711

30 8.2566 8.3089 8.3613

R_TD= kΩ T_c≈ °C

略号

ΔR : R の変動分

ΔV : V_oの変動分

C : ５ｎＦ端子―０Ｖ端子間の静電容量値

f : 周波数

R : ５ｋΩ端子―２．５Ｖ端子間の抵抗値

R_cal : 校正時の R

R_L : ２．５Ｖ端子―０Ｖ端子間に接続される負荷抵抗値

R_td : Resistive Temperature Detector (抵抗性温度検知器）

T_c : 校正器のケース内温度

T_cal : 校正器自体が校正されたときの温度

V_battery : 電池の電圧

V_cal : 校正時の V_on

V_o : Powerスイッチが押されているときの２．５Ｖ端子―０Ｖ端子間の電圧

V_on : 無負荷定常時の V_o

基準電流としての利用

F0101VR は、その超高精度標準電圧と超高精度標準抵抗により、4-1/2桁ＤＭＭの 500μA～1mAフルスケールレンジの直流電流の校正にも利用可能です。
該当ＤＭＭの直流電流測定時の入力抵抗値 R_s が既知の場合には、５ｋΩ端子 ― ０Ｖ端子間にＤＭＭを繋いで電流を測定すると、その基準電流 I_ref は、
$I_{ref} &=& \frac{V_{ref}}{R_{ref} + R_s}$
となり、例えば、R_ref = 5000±0.5Ω, R_s = 101±0.5Ω の場合には、
$I_{ref} &=& \frac{2.5 \pm 0.0005}{5000 \pm 0.5 + 101 \pm 0.5} \\ \\ & \approx & 490.10 \rm{\mu A} \pm 0.04\%$
となって、490.10μA±0.04% の高精度基準電流として利用できます。
同樣に R_s が 1Ω 以下であれば 499.95μA±0.04% の高精度基準電流として利用できます。

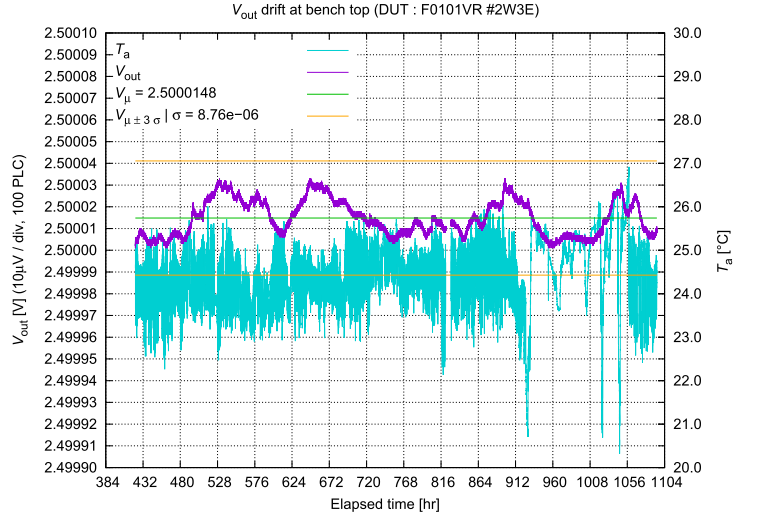

長期安定度

電子回路の開発で一般的と考えられるエアコンのある環境の作業机上での長期変動特性例です。
この個体では 15 日間のエージング後、20.5 ～ 27.0 ℃ の環境下で 672 時間中の変動は 3σ で ±3.5 ppm でした。
※ 計測データには電池交換や OS のアップデートのための計測データの欠落時間があります。

参考 — 電子回路用にポピュラーなＤＭＭとその確度の例

Maker Product Counts DCV
[V] Accuracy
[%] Resistance
[kΩ] Accuracy
[%] DCA
[μA] Accuracy
[%] Capacitance
[nF] Accuracy
[%] Comment

Finetune F0101VR N.A. V_o=2.5 ±0.02 R_o=5.0 ±0.01 (I_o=500) ±0.04 C_o=5.0 ±1.0

Finetune F0101V N.A. V_o=2.5 ±0.02 R_o=5.0 ±0.05 (I_o=500) ±0.08 C_o=5.0 ±1.0

Fluke 287 50000 5.0000 ±0.025 50.000 ±0.05 500.00 ±0.075 10.00 ±1.0

Fluke 87V 6000 6.000 ±0.05 6.000 ±0.2 600.0 ±0.2 10.00 ±1.0 LT1790, 0.1 %, 25 ppm/°C

Fluke 83V 6000 6.000 ±0.1 6.000 ±0.4 600.0 ±0.4 10.00 ±1.0

Hioki DT4281
DT4282 60000 6.0000 ±0.025 6.0000 ±0.03 600.00 ±0.05 10.00 ±1.0

Hioki DT4253 6000 6.000 ±0.3 6.000 ±0.7 600.00 ±0.8 (1.000μF) ±1.9

Kaise KT-2011 50000 5.0000 ±0.03 50.000 ±0.1 500.00 ±0.15 50.00 ±0.8

Keysight U1252B
U1253B 50000 5.0000 ±0.025 50.000 ±0.05 500.00 ±0.05 11.000 ±1.0

Keysight U1251B 50000 5.0000 ±0.03 50.000 ±0.08 500.00 ±0.1 11.000 ±1.0

Keysight U1271A
U1272A
U1273A
U1273AX 33000 3.0000 ±0.05 30.000 ±0.2 3000.0 ±0.2 10.000 ±1.0

Keysight U1241C
U1242C 10000 10.000 ±0.09 10.000 ±0.2 1000.0 ±0.1 (1000.0) ±1.0

Keysight U1241B
U1242B 10000 10.000 ±0.09 10.000 ±0.3 1000.0 ±0.1 (1000.0) ±1.2

Keysight U1233A 6000 6.000 ±0.5 6.000 ±0.9 600.0 ±0.1 (1000) ±1.9

Sanwa PC7000 50000 5.0000 ±0.03 50.000 ±0.2 5000.0 ±0.6 50.00 ±0.8

Sanwa PC720M
PC710
PC700 9999 9.999 ±0.06 6.000 ±0.1 600.0 ±0.2 60.00 ±0.8

Sanwa PC773 11000 11.000 ±0.28 11.000 ±0.3 1100.0 ±0.5 11.000 ±2.0

Sanwa CD732 6000 6.000 ±0.5 6.000 ±1.2 600.0 ±1.5 40.00 ±5.0

Yokogawa TY720 50000 5.0000 ±0.025 50.000 ±0.05 500.00 ±0.2 50.00 ±1.0

Yokogawa TY520 6000 6.000 ±0.09 6.000 ±0.4 600.0 ±0.2 10.00 ±2.0

Yokogawa CA150 50000 V_o=2.5 ±0.040 R_o=5.0 ±0.05 I_o=500 ±0.625 N.A. -

Yokogawa CA310 50000 V_o=2.5 ±0.035 N.A. - I_o=500 ±0.615 N.A. -

⚠️ 値は各社のＤＭＭの説明書から抜粋したものです。正確を期すには各ＤＭＭの仕様を参照ください。

技術資料

F0101VR　ポケットリファレンス　スペックシート [pdf, 119kB]
F0101VR　ポケットリファレンス　テクニカルノート [pdf, 146kB]

製品情報ウェブサイト

F0101VR　ポケットリファレンス
http://www.finetune.co.jp/products/f0101vr/
