VCVS 型 3 次 LPF (Geffe 型)

VCVS型 3次 LPF(Geffe型)

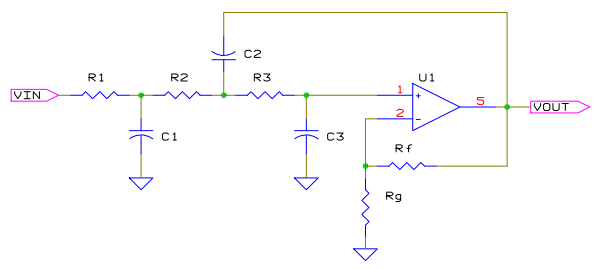

回路構成

伝達関数

$T(s)_{LPF}=\frac{K}{(C_1 C_2 C_3 R_1 R_2 R_3 s^3 + (C_1 C_2 R_1 R_2 (1 - K) + C_1 C_3 R_1 (R_2 + R_3) + C_2 C_3 (R_1 + R_2) R_3) s^2 + (C_1 R_1 + C_2 (R_1 + R_2) (1 - K) + C_3 (R_1 + R_2 + R_3)) s + 1)}$

where
K = (Rf + Rg) / Rg

See also VCVS 型 2次 LPF(Sallen-Key型)
