TLP293 general purpose optocoupler applications

汎用フォトカプラの中速デジタル信号伝送用出力回路
Sep. 19, 2017
細田隆之

● TLP293 ＨＰＳの測定回路例と特性例

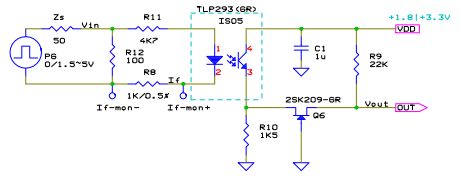

ＨＰＳ過渡応答特性ＨＰＳ試験回路

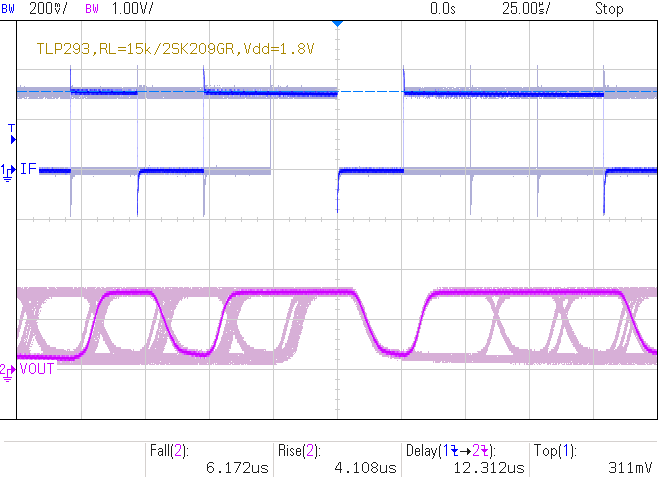

Vdd=1.8V, If=311uA, 38.4kbps

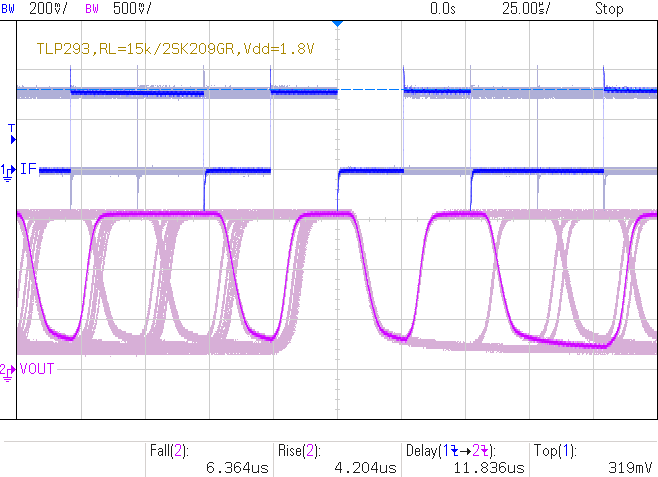

Vdd=1.8V, If=319uA, 38.4kbps

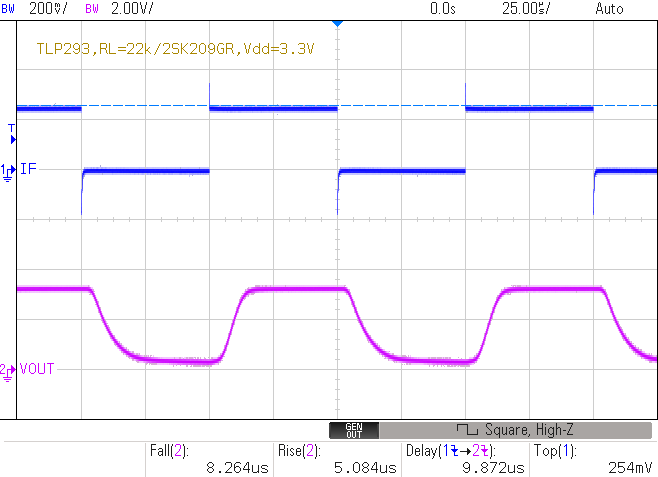

Vdd=3.3V, If=254uA, 20.0kbps

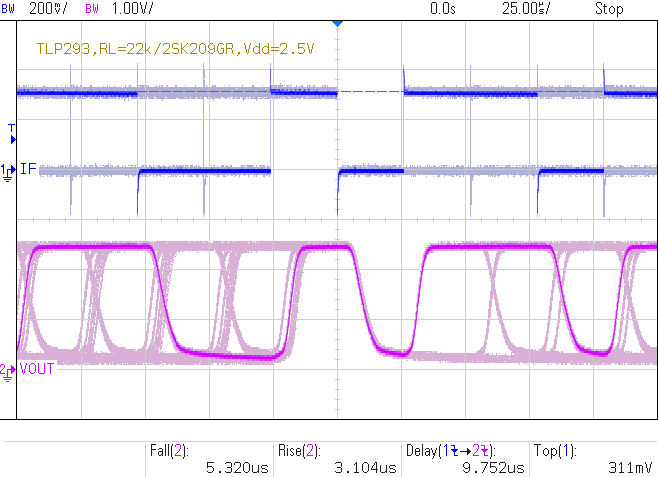

Vdd=2.5V, If=311uA, 38.4kbps

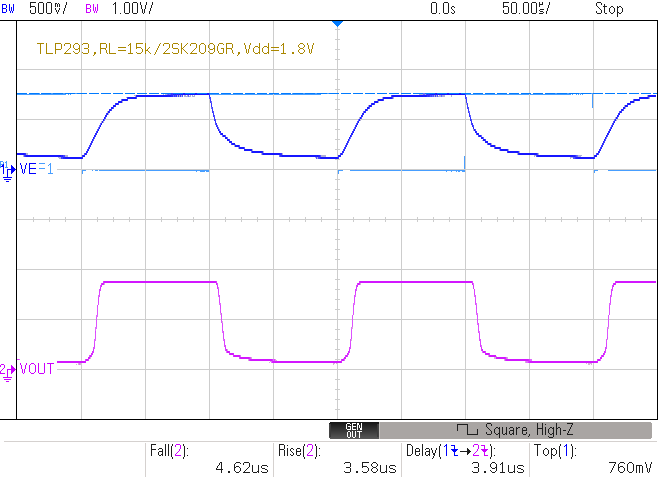

Vdd=1.8V, (If=303uA), 10kbps
Ve=760mV(Ie+Id=507uA)

ＨＰＳ過渡応答特性	ＨＰＳ試験回路
	Vdd=1.8V, If=311uA, 38.4kbps
	Vdd=1.8V, If=319uA, 38.4kbps
	Vdd=3.3V, If=254uA, 20.0kbps
	Vdd=2.5V, If=311uA, 38.4kbps
	Vdd=1.8V, (If=303uA), 10kbps Ve=760mV(Ie+Id=507uA)
