TLP293 general purpose optocoupler applications

汎用フォトカプラの中速デジタル信号伝送用出力回路
Sep. 19, 2017
細田隆之

過渡応答特性試験回路

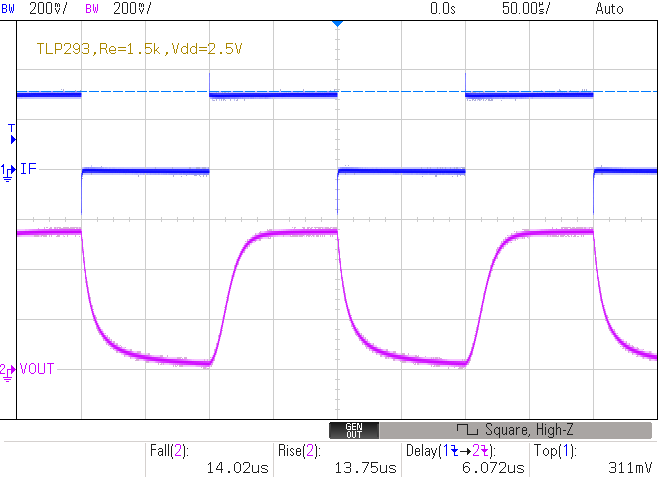

Vdd=2.5V, If=311uA, (Ie=367uA), 10kbps

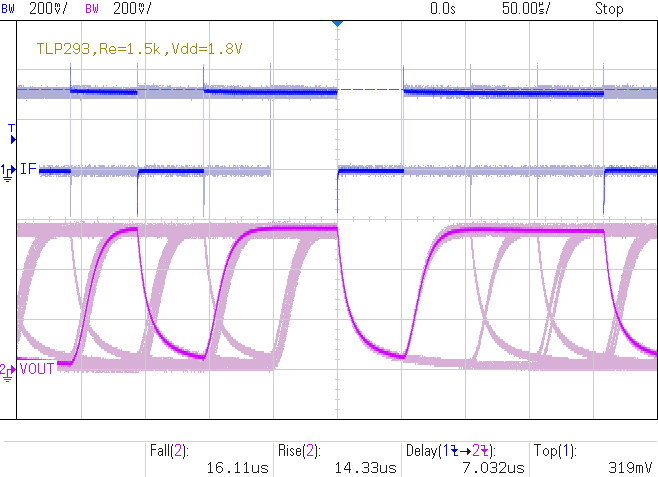

Vdd=1.8V, If=319uA, (Ie=373uA), 19.2kbps

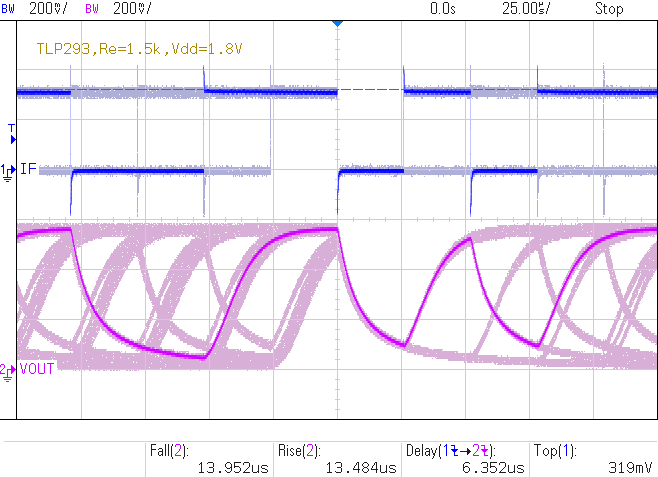

Vdd=1.8V, If=319uA, (Ie=373uA), 38.4kbps

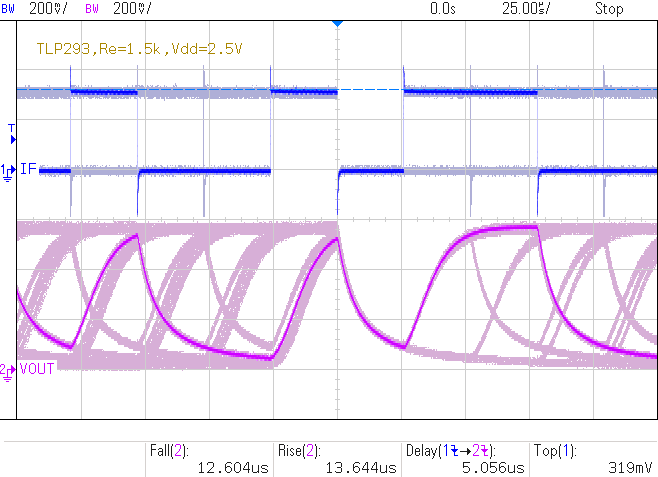

Vdd=2.5V, If=319uA, (Ie=387uA), 38.4kbps

過渡応答特性	試験回路
	Vdd=2.5V, If=311uA, (Ie=367uA), 10kbps
	Vdd=1.8V, If=319uA, (Ie=373uA), 19.2kbps
	Vdd=1.8V, If=319uA, (Ie=373uA), 38.4kbps
	Vdd=2.5V, If=319uA, (Ie=387uA), 38.4kbps
