TLP293 general purpose optocoupler applications

汎用フォトカプラの中速デジタル信号伝送用出力回路
Sep. 19, 2017
細田隆之

● TLP293 ＣＨＳの測定回路例と特性例

ＣＨＳ過渡応答特性ＣＨＳ試験回路

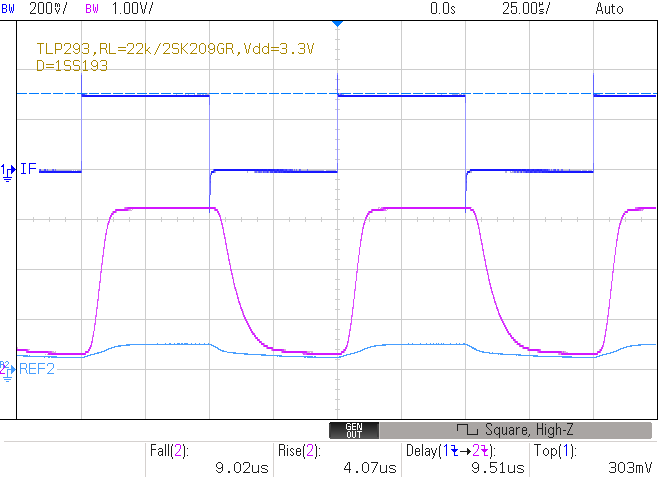

Vdd=3.3V, (If=303uA), 20kbps
Vs(max)=510mV, Vs(min)=230mV

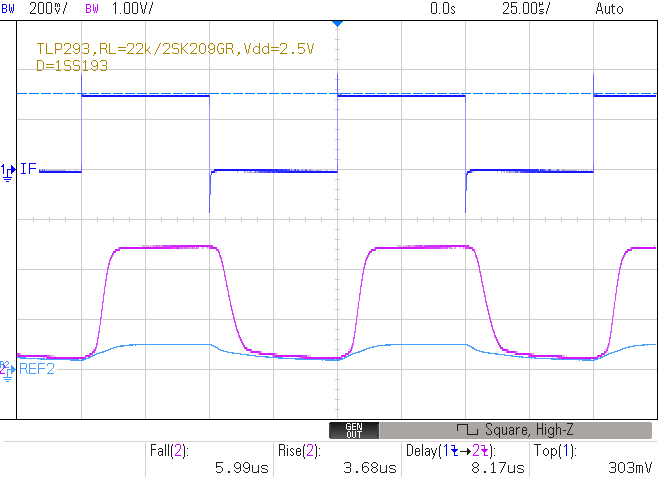

Vdd=2.5V, (If=303uA), 20kbps
Vs(max)=510mV, Vs(min)=180mV

Vdd=1.8V, (If=303uA), 20kbps
Vs(max)=510mV, Vs(min)=140mV

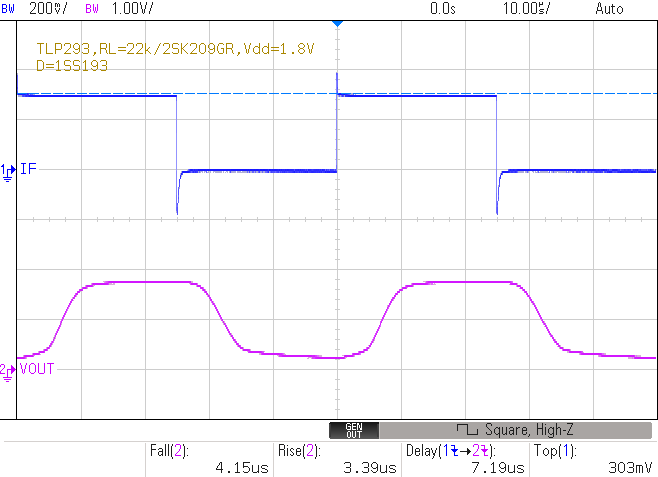

Vdd=1.8V, (If=303uA), 40kbps

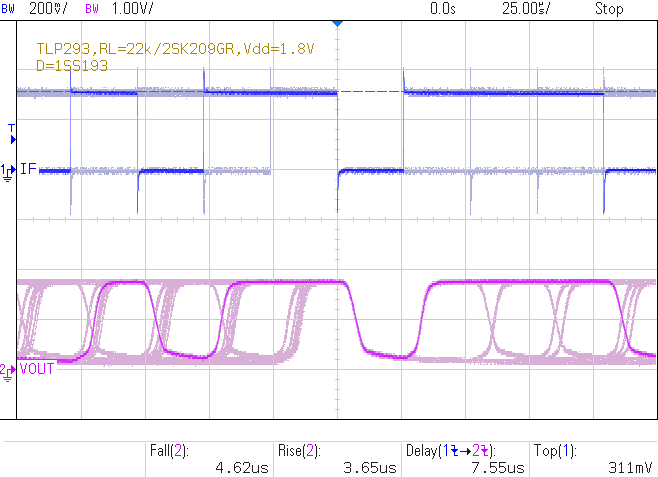

Vdd=1.8V, (If=311uA), 38.4kbps

Vdd=1.8V, (If=311uA), 57.6kbps

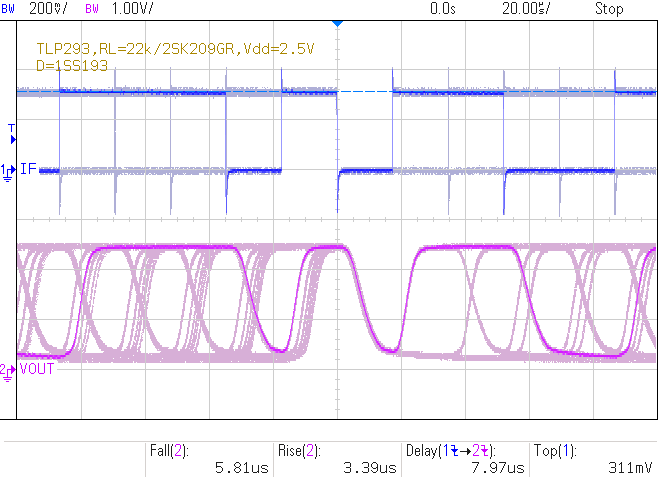

Vdd=2.5V, (If=311uA), 57.6kbps

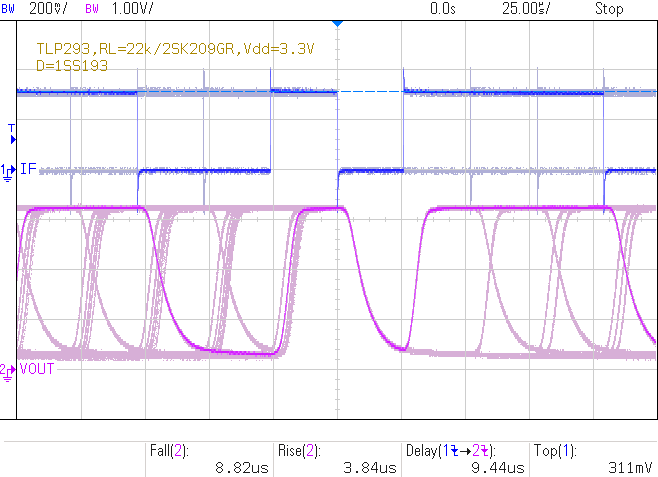

Vdd=3.3V, (If=311uA), 38.4kbps

ＣＨＳ過渡応答特性	ＣＨＳ試験回路
	Vdd=3.3V, (If=303uA), 20kbps Vs(max)=510mV, Vs(min)=230mV
	Vdd=2.5V, (If=303uA), 20kbps Vs(max)=510mV, Vs(min)=180mV
	Vdd=1.8V, (If=303uA), 20kbps Vs(max)=510mV, Vs(min)=140mV
	Vdd=1.8V, (If=303uA), 40kbps
	Vdd=1.8V, (If=311uA), 38.4kbps
	Vdd=1.8V, (If=311uA), 57.6kbps
	Vdd=2.5V, (If=311uA), 57.6kbps
	Vdd=3.3V, (If=311uA), 38.4kbps
