TLP293 general purpose optocoupler applications

汎用フォトカプラの中速デジタル信号伝送用出力回路
Sep. 19, 2017
細田隆之

● TLP293 ＢＳＣ応用回路例と特性例

fig.7 ＢＳＣの過渡応答特性例 fig.8 ＢＳＣの回路例

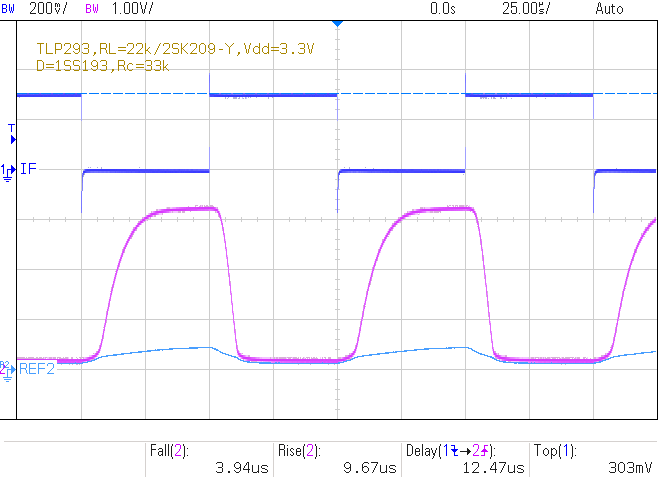

Vdd=3.3V, If=303uA, 10kHz, (Ic≤250uA)
t_f=3.52us, t_r=9.90us, t_d=12.76us

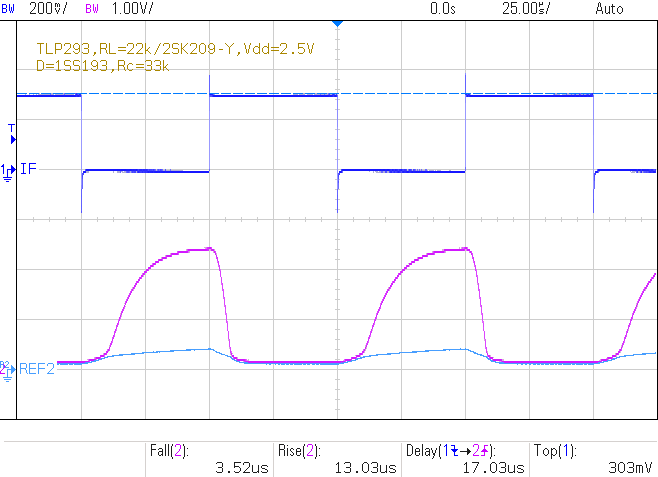

Vdd=2.5V, If=303uA, 10kHz, (Ic≤189uA)
t_f=3.52us, t_r=13.03us, t_d=17.03us

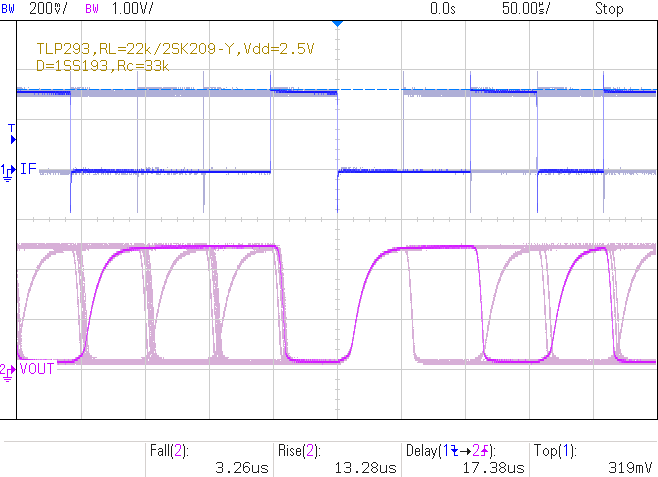

Vdd=2.5V, If=319uA, 19.2kbps, (Ic≤189uA)
t_f=3.26us, t_r=13.28us, t_d=17.38us

Vdd=3.3V, If=319uA, 19.2kbps, (Ic≤250uA)
t_f=3.52us, t_r=9.90us, t_d=12.76us

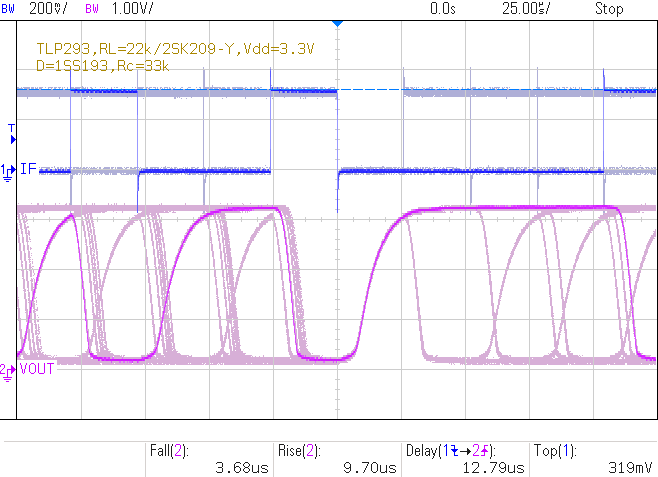

Vdd=3.3V, If=319uA, 38.4kbps, (Ic≤250uA)
t_f=3.68us, t_r=9.70us, t_d=12.79us

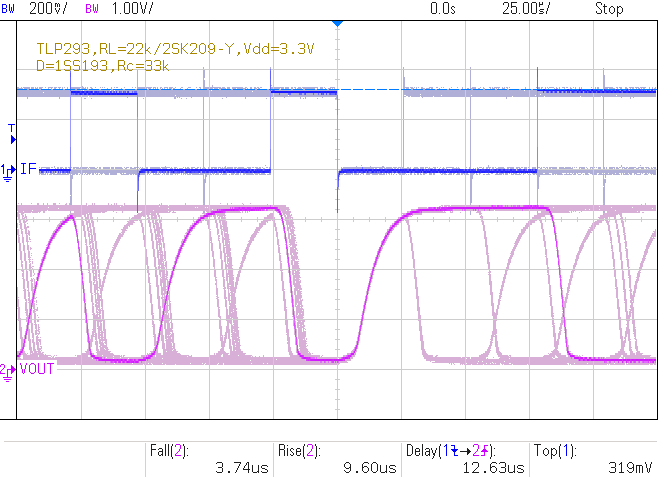

Vdd=3.3V, If=319uA, 38.4kbps, (Ic≤250uA)
t_f=3.74us, t_r=9.70us, t_d=12.63us

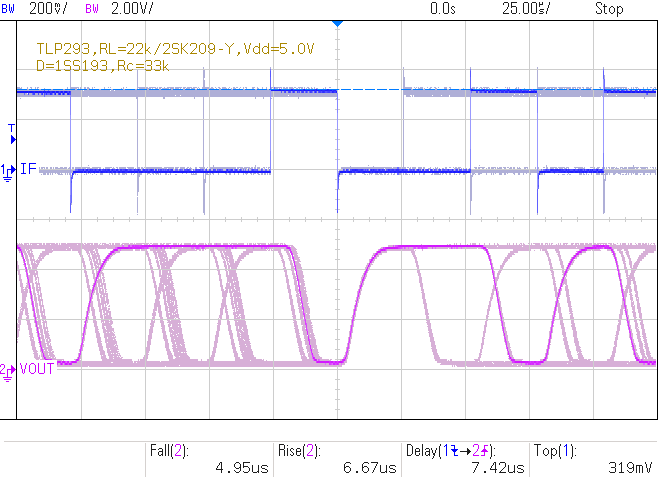

Vdd=5.0V, If=319uA, 38.4kbps, (Ic≤380uA)
t_f=4.95us, t_r=6.67us, t_d=7.42us

fig.7 ＢＳＣの過渡応答特性例	fig.8 ＢＳＣの回路例
	Vdd=3.3V, If=303uA, 10kHz, (Ic≤250uA) t_f=3.52us, t_r=9.90us, t_d=12.76us
	Vdd=2.5V, If=303uA, 10kHz, (Ic≤189uA) t_f=3.52us, t_r=13.03us, t_d=17.03us
	Vdd=2.5V, If=319uA, 19.2kbps, (Ic≤189uA) t_f=3.26us, t_r=13.28us, t_d=17.38us
	Vdd=3.3V, If=319uA, 19.2kbps, (Ic≤250uA) t_f=3.52us, t_r=9.90us, t_d=12.76us
	Vdd=3.3V, If=319uA, 38.4kbps, (Ic≤250uA) t_f=3.68us, t_r=9.70us, t_d=12.79us
	Vdd=3.3V, If=319uA, 38.4kbps, (Ic≤250uA) t_f=3.74us, t_r=9.70us, t_d=12.63us
	Vdd=5.0V, If=319uA, 38.4kbps, (Ic≤380uA) t_f=4.95us, t_r=6.67us, t_d=7.42us
